Voir les panneaux à vendreD'abord : 12, 24 ou 48 volts ?
C'est la première décision, et elle détermine tout le reste — contrôleur, batteries, onduleur et câblage doivent parler la même tension. La règle de base : plus la tension est élevée, moins il circule de courant pour la même puissance. Moins de courant, c'est des câbles plus fins, moins de pertes et moins de chaleur.
| Tension | Puissance visée | Pour qui | À savoir |
|---|---|---|---|
| 12 V | Jusqu'à environ 1 500 W | VR, cabane, chalet de fin de semaine, secours des appareils essentiels | Composants les moins chers et les plus faciles à trouver. En contrepartie, 1 500 W en 12 V représente plus de 125 A : gros câbles, bornes bien serrées et fusibles correctement dimensionnés ne sont plus facultatifs. |
| 24 V | Environ 1 500 à 5 000 W | Chalet habité à l'année, secours complet d'une maison | Le meilleur compromis pour la plupart des gens : 2 fois moins de courant qu'en 12 V, câblage raisonnable, choix d'équipement encore large. |
| 48 V | 5 000 W et plus | Maison complète, hors réseau, autonomie prolongée | Le standard des onduleurs hybrides modernes. Le plus efficace, mais l'équipement coûte plus cher et l'installation demande de la rigueur. |
3 principes à ne pas oublier : toutes les batteries d'un même parc doivent être identiques (même modèle, même âge) ; le contrôleur doit accepter la tension à vide de votre chaîne de panneaux par temps froid, qui est plus élevée qu'en été ; et chaque section du circuit a besoin de sa propre protection.
Ou alors : une station portative, et rien à monter
Tout ce qui suit suppose que vous voulez monter un système. Ce n’est pas obligatoire. Une génératrice à batterie — aussi appelée station d’énergie portable — vous donne du courant sans un seul câble à sertir : moins d’autonomie, mais rien à comprendre et rien à installer — et elle se recharge tout de même au solaire, y compris avec des panneaux usagés. Je les compare sur une page à part : Jackery, BLUETTI et EcoFlow, alignées par palier de capacité.
Comparer les génératrices à batterie
12 VSystème 12 volts
17 articles
Système 12 volts
Pour un VR, une cabane ou le secours de vos appareils essentiels. Simple à monter, pièces faciles à trouver — à condition de ne pas négliger le calibre des câbles.
Contrôleur de charge MPPT 12 V
Il adapte la tension des panneaux à celle des batteries et en tire jusqu'à 30 % de plus qu'un contrôleur PWM. À dimensionner selon l'ampérage total de vos panneaux.
Le modèle proposé ici reconnaît seul le 12, 24, 36 ou 48 V et accepte jusqu’à 100 A. C’est plus que nécessaire pour un montage 12 V, mais il vous suivra si vous montez en tension plus tard.
Batterie LiFePO4 12 V — pour démarrer
Le lithium-fer-phosphate accepte d'être déchargé presque complètement et dure des milliers de cycles, contrairement aux batteries au plomb qu'on ne doit pas descendre sous la moitié.
Le modèle proposé ici offre 100 Ah, soit 1 280 Wh, avec un BMS de 100 A et un suivi Bluetooth de la charge — pratique pour vérifier où vous en êtes sans sortir le voltmètre. Surtout, il coupe de lui-même la recharge sous 0 °C : c’est le détail qui compte au Québec, parce qu’une batterie au lithium chargée par temps de gel s’abîme de façon définitive. Format Groupe 24, comme une batterie d’auto.

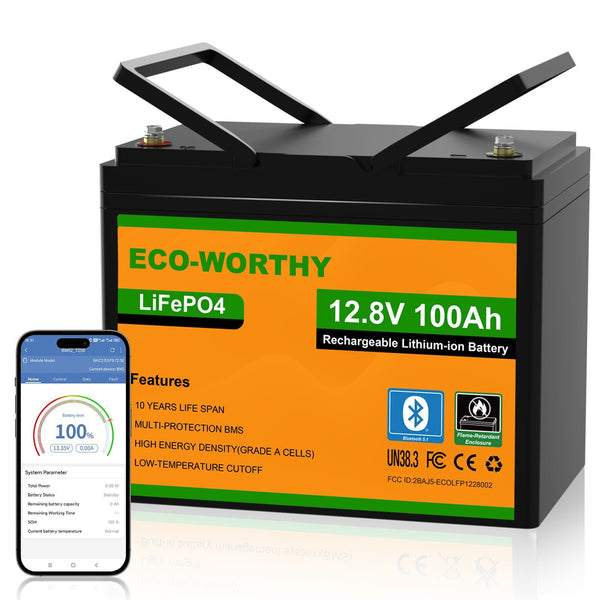

ECO-WORTHY 12 V 100 Ah — Bluetooth, vendue au Canada
Le même format que la précédente : 100 Ah en 12,8 V, soit 1 280 Wh, avec un BMS de 100 A et un suivi Bluetooth par application. Sa différence, c’est le vendeur : ECO-WORTHY Canada, avec un entrepôt canadien, une garantie de 3 ans et plus de 50 évaluations. On peut en brancher jusqu’à 4 en série, donc passer plus tard en 24 ou en 48 V avec les mêmes batteries. Un point à surveiller : sa coupure de recharge se déclenche à −7 °C, alors que le fabricant fixe lui-même la recharge à 0 °C minimum. Entre les 2, rien ne la protège : si elle doit se recharger l’hiver, gardez-la dans un endroit chauffé. 10,5 kg.
Voir chez ECO-WORTHY
Batterie LiFePO4 12 V — grande capacité
La même technologie, mais 3 fois la réserve : 300 Ah, soit 3 840 Wh, avec un BMS de 200 A et plus de 6 000 cycles annoncés. C’est le choix à faire si vous voulez passer plusieurs jours sans soleil plutôt que quelques heures. Une seule grosse batterie coûte généralement moins cher que 3 petites à capacité égale, et elle vous évite les connexions en parallèle, qui sont la source d’ennuis la plus courante. Prévoyez par contre l’espace et le poids. Celle-ci coupe d’elle-même la recharge sous 0 °C — le détail qui compte au Québec, parce qu’une batterie au lithium rechargée gelée est endommagée pour de bon.
$564.99 Voir sur Amazon
Onduleur 12 V onde pure — 1 500 W
L'onde pure est nécessaire pour l'électronique, les moteurs et les appareils médicaux. Les modèles à onde modifiée coûtent moins cher mais abîment certains équipements.
Le modèle proposé ici donne 1 500 W en 12 V — le plafond de cette catégorie — avec 4 prises, des ports USB et USB-C, et une télécommande pour l’allumer sans aller au sous-sol. Un point à ne pas manquer : 1 500 W en 12 V, c’est environ 139 A tirés de la batterie, rendement compris. Il faut donc un BMS capable de les fournir — la batterie « grande capacité » ci-dessus (BMS 200 A) suit sans problème, tandis que le modèle d’entrée (BMS 100 A) se met en sécurité avant d’atteindre la pleine puissance. Avec cette dernière, visez plutôt 1 000 W.
Onduleur 12 V onde pure — 2 000 W
Quand 1 500 W ne suffisent pas — une pompe de puisard, un congélateur et le reste de la maisonnée en même temps — ce modèle donne 2 000 W en continu et encaisse 4 000 W en pointe, ce qui couvre l’appel de démarrage d’un moteur. Rendement supérieur à 90 %, 3 prises, port USB et télécommande. Sachez ce que vous demandez : 2 000 W en 12 V, c’est environ 185 A, rendement compris. Vous êtes au-delà de ce que je recommande pour cette tension — il vous faut la batterie à BMS de 200 A, du câble très gros et un onduleur installé à quelques centimètres des bornes. À ce niveau de puissance, passer en 24 V coûte souvent moins cher que le cuivre que vous devrez acheter.
$395.99 Voir sur Amazon
Sectionneur CC 32 A — côté panneaux
Câble de calibre suffisant, connecteurs MC4, porte-fusibles et disjoncteur entre les panneaux, le contrôleur et la batterie. C'est la partie qu'on néglige, et c'est celle qui cause les incendies.
Le modèle proposé ici est un sectionneur CC 32 A / 500 V en boîtier étanche IP65, qui convient aussi bien en 12, 24 qu’en 48 V. Il se place entre les panneaux et le contrôleur : c’est lui qui vous permet de couper la production pour travailler sans danger. Attention : il ne remplace pas la protection côté batterie, qui doit être dimensionnée beaucoup plus gros — c’est là que passent les courants les plus élevés.
Kit de sertissage MC4 — pince et connecteurs
Faire ses propres longueurs coûte moins cher que d’acheter des rallonges toutes faites, et on coupe exactement ce qu’il faut. Ce kit contient 10 paires de connecteurs mâle-femelle, des broches de rechange, les 2 clés pour serrer les corps, et la pince à sertir avec les bonnes matrices. N’essayez pas avec une pince ordinaire : le profil de matrice est différent, et un sertissage bâclé est la première cause d’échauffement dans un montage solaire. Convient du 13 au 10 AWG.
$34.28 Voir sur Amazon
Fixation des panneaux
Un panneau mal fixé finit par vibrer, user son câblage et partir au premier grand vent. Les supports en Z sont la solution la plus simple pour une toiture plate ou légèrement inclinée — toit de VR, cabanon, remise. Le modèle proposé ici est un jeu Renogy de 4 pièces, soit ce qu’il faut pour un seul panneau : comptez un jeu par panneau. Prévoyez aussi un scellant à toiture pour chaque perçage, sans quoi vous réglez un problème en en créant un autre.
$16.13 Voir sur Amazon
Câbles de batterie 1/0 AWG
C’est le câble qui relie la batterie à l’onduleur, et c’est le maillon que l’on sous-estime presque toujours. L’ensemble proposé ici est en 1/0 AWG — le calibre qu’exigent les 139 à 185 A d’un onduleur de 1 500 à 2 000 W — avec un câble rouge et un noir de 0,9 m, cosses à anneau de 3/8 po déjà serties aux 4 extrémités. 2 choses à vérifier avant de commander : le vendeur offre plusieurs calibres et plusieurs longueurs sous le même article, alors choisissez bien la variante ; et mesurez le diamètre de vos bornes, car une cosse de 3/8 po ne passe pas sur un boulon plus gros. À noter aussi qu’il s’agit de cuivre pur, pas d’aluminium cuivré : à calibre égal, l’aluminium cuivré chauffe davantage et se corrode aux bornes. La différence de prix est réelle, mais c’est le mauvais endroit pour économiser.
$60.99 Voir sur Amazon
Répartiteurs en Y pour panneaux
Pour brancher plusieurs panneaux en parallèle sur une seule entrée de contrôleur. L’ensemble proposé ici est une paire de répartiteurs en Y — un mâle vers 3 femelles et son inverse — en boîtier étanche IP67, tenue 1 000 V, compatibles avec du câble photovoltaïque de 14 à 10 AWG. Un calcul à faire avant de commander : en parallèle, les courants s’additionnent. Le connecteur est donné pour 20 A dans sa fiche technique, même si le titre annonce 30 A — retenez le chiffre le plus bas. 3 panneaux de 100 W restent sous la limite; 3 panneaux de 200 W la dépassent. Et une nuance selon votre tension : le parallèle garde la tension basse et fait monter le courant, ce qui convient bien en 12 V. En 24 V et surtout en 48 V, on cherche l’inverse — les panneaux se montent en série pour élever la tension et réduire le courant. Ces répartiteurs servent alors à combiner des chaînes complètes, pas des panneaux isolés.
$17.88 Voir sur Amazon
Sectionneur principal de batterie
Le coupe-circuit principal : une manette qui isole complètement la batterie du reste du montage. C’est ce qui vous permet de travailler sans risque, de laisser l’installation seule pendant des semaines, ou de tout couper d’un seul geste si quelque chose chauffe. Le modèle proposé ici tient 275 A en continu, 455 A pendant 5 minutes et 1 250 A à l’appel — au-dessus des quelque 231 A de l’onduleur le plus puissant de cette page, le 10 000 W en 48 V. Il accepte le 12 comme le 48 V, et ses goujons de 3/8 po reçoivent directement les cosses des câbles ci-dessus. Vérifiez la variante à la commande : le vendeur regroupe plusieurs ampérages sous le même article, c’est bien le 275 A qu’il vous faut. Une confusion à éviter : un sectionneur n’est pas un fusible. Celui-ci coupe quand vous le décidez; il ne coupe pas de lui-même en cas de surintensité. Les 2 ont leur rôle — prévoyez aussi un fusible ou un disjoncteur CC dimensionné pour votre installation.
$25.98 Voir sur Amazon
Disjoncteur de batterie — 12 V
La protection automatique côté batterie — celle qui agit sans vous. Contrairement au sectionneur, il coupe de lui-même en cas de court-circuit ou de surcharge, avant que le câble ne chauffe, et se réarme à la main. Le bon calibre se calcule : puissance de l’onduleur ÷ tension ÷ 0,9 pour son rendement, puis au moins 125 % de ce courant.
• Onduleur de 1 500 W → environ 139 A, prenez le 200 A (lien ci-dessous).
• Onduleur de 2 000 W → environ 185 A, prenez le 250 A.
Le câble doit supporter le calibre du disjoncteur : du 1/0 AWG convient aux 2. Ce modèle est prévu pour le 12 et le 24 V. Pour un gros parc au lithium, le fusible de classe T de la section 48 V est encore plus sûr : il coupe proprement le courant énorme qu’une batterie au lithium envoie dans un court-circuit.
Câble solaire MC4 — 10 AWG, 6 longueurs
Le câble de base d'une installation : connecteurs MC4 aux 2 bouts, rien à sertir. Cuivre étamé, certifié PV, résistant aux UV et au froid. 6 longueurs au menu — 10, 20, 30, 40, 50 ou 100 pieds — et chaque trousse contient 2 câbles, un rouge et un noir. Le 10 AWG encaisse sans chauffer le courant de 2 chaînes de panneaux. Mesurez votre trajet réel en suivant les parois et les coins, pas à vol d'oiseau : c'est toujours plus long qu'on pense, et il vaut mieux qu'il vous en reste.
$61.20−5 %$58.28 Voir sur Amazon
Câble solaire Renogy — courtes longueurs
Quand le contrôleur est à quelques pieds des panneaux, inutile de payer pour du gros câble. 3 choix au menu : 5 pieds ou 20 pieds en 12 AWG, ou 10 pieds en 10 AWG. Connecteurs solaires déjà sertis aux 2 extrémités. Où s'arrête le 12 AWG : au-delà d'environ 6 mètres, ou si vous mettez 2 chaînes en parallèle, revenez au 10 AWG de la fiche précédente — la perte dans le fil mange le gain du MPPT. Une marque connue, 742 évaluations.
$28.96 Voir sur Amazon

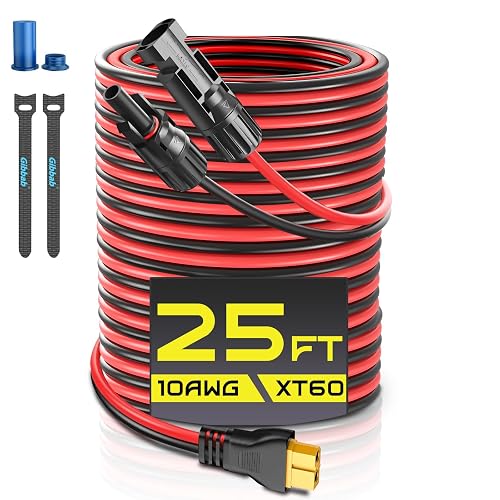

Rallonge solaire vers XT60 — 10 AWG, 7,6 m
La rallonge qui relie vos panneaux à une station d'énergie portative. D'un côté les connecteurs solaires standards, de l'autre une fiche XT60 — l'entrée qu'on trouve sur la plupart des stations et des blocs-batteries. Le calibre compte plus que la longueur : en 10 AWG, ces 7,6 m ne coûtent qu'une perte négligeable, là où du 14 AWG bon marché vous en ferait perdre plusieurs pour cent sur la même distance. Et la longueur sert à quelque chose de précis : le panneau reste au soleil pendant que la station reste à l'ombre et au sec. Sa limite, et elle est réelle : c'est un câble pour station portative, pas pour une chaîne de panneaux en série vers un contrôleur MPPT fixe. Dès que la tension à vide monte ou que vous dépassez un ou 2 panneaux, on revient aux connecteurs solaires directement sur le contrôleur.
$54.99 Voir sur Amazon
Câble solaire vers Jackery (DC8020) — 12 AWG, 1,8 m
Le câble qui relie vos panneaux à une station Jackery. D'un côté les connecteurs solaires standards, de l'autre une fiche de 8 mm, avec l'adaptateur DC8020 fourni. Branchez l'adaptateur : la fiche nue est une DC7909, dont la broche centrale ne touche pas le contact d'une Jackery. C'est la plainte qui revient dans les avis, et elle vient de là. En 12 AWG, il porte sans peine le courant d'un panneau de 330 W comme l'entrée d'une Jackery, qui plafonne à 12 A. Pour aller plus loin que 1,8 m, faites le trajet avec du fil solaire de 10 AWG et gardez ce câble pour le dernier bout, près de la station. Sur les plus grosses Jackery (3000 et plus), vérifiez l'ajustement de l'adaptateur à la réception.
$33.79 Voir sur Amazon
24 VSystème 24 volts
16 articles
Système 24 volts
Le compromis que je recommande le plus souvent : 2 fois moins de courant qu'en 12 V, pour un équipement encore abordable.
Contrôleur de charge MPPT 24 V
La plupart des modèles reconnaissent automatiquement 12 ou 24 V. Vérifiez surtout la tension d'entrée maximale : par grand froid, vos panneaux produisent plus que leur valeur nominale.
Le modèle proposé ici encaisse 150 V à l’entrée et 100 A en sortie, soit environ 2 400 W en 24 V.
Batterie LiFePO4 24 V — 100 Ah
Une batterie 24 V d’un seul bloc évite d’avoir à monter 2 unités 12 V en série — moins de connexions, moins de déséquilibre à surveiller. Le modèle proposé ici offre 100 Ah, soit 2 560 Wh, avec protection contre la recharge sous 0 °C et une durée annoncée allant jusqu’à 15 000 cycles. Faites bien le calcul avant de commander — c’est le point critique de cette section. Son BMS est limité à 100 A, ce qui représente environ 2 150 W d’onduleur en 24 V. Or les 2 onduleurs ci-dessus demandent davantage : le 3 000 W tire environ 139 A, le 4 000 W environ 185. Une seule batterie ne suffit donc à aucun des 2 à pleine charge. Il vous en faut 2 en parallèle — ce qui double le courant disponible et, au passage, l’autonomie. C’est de toute façon ce que vous voudrez pour une maison : 2 560 Wh partent vite quand le réfrigérateur et la pompe tournent. Rappelez-vous la règle énoncée en haut de page : les batteries d’un même parc doivent être identiques, même modèle et même âge. Achetez-les ensemble.
$429.89 Voir sur Amazon
Onduleur hybride 24 V — 4 000 W · celui que j’utilise
C’est le modèle que j’utilise moi-même, pour alimenter le bâtiment de mon bureau. Je ne le recommande pas sur papier : je vis avec tous les jours. Il donne 4 000 W en continu, avec un contrôleur MPPT de 140 A déjà intégré et un écran tactile de 6,25 po qui affiche en temps réel ce qui entre, ce qui sort et où en est la batterie — c’est le genre de détail qu’on sous-estime à l’achat et qu’on utilise chaque semaine. À 4 000 W, on tient une maison complète en secours : la pompe, le réfrigérateur, le congélateur, l’éclairage et le chauffage d’appoint en même temps. Prévoyez la protection en conséquence : 4 000 W en 24 V, c’est environ 185 A, rendement compris. Prenez une protection de 250 A et gardez les câbles 1/0 AWG courts. C’est aussi le seul modèle de cette page qui rend le contrôleur séparé vraiment superflu — ses 140 A d’entrée solaire dépassent ce que la plupart des installations résidentielles produiront.
$469.99 Voir sur Amazon Le même sur AliExpress
Y&H 3 600 W — 24 V, sortie 120 V
Le même genre d’appareil que celui que j’utilise, un peu moins puissant et nettement moins cher. 3 600 W en 24 V, contrôleur MPPT de 120 A intégré, 2 sorties CA, et jusqu’à 4 200 W de panneaux acceptés à l’entrée — de la marge pour agrandir plus tard. Vérifiez toujours la tension de sortie avant de commander : beaucoup d’onduleurs vendus en ligne sortent du 220 V, une tension européenne qui ne vous servira à rien ici. Celui-ci est bien en 120 V.
$461.99 Voir sur Amazon
SunGoldPower 3 000 W — 24 V, avec chargeur CA
Plus cher que le précédent pour moins de watts, et pourtant c’est souvent le meilleur choix. La différence tient au chargeur CA de 40 A : il remplit votre parc de batteries à partir d’une génératrice ou du secteur, pas seulement du soleil. C’est exactement ce qui vous sauve au quatrième jour d’une panne, quand le ciel est gris depuis 3 jours et que les batteries baissent. Sortie 120 V, MPPT de 80 A.
$684.81 Voir sur AmazonSectionneur CC 32 A — côté panneaux
Le 24 V permet des câbles plus fins qu'en 12 V pour la même puissance — mais la protection reste identique : fusible ou disjoncteur sur chaque section.
Le modèle proposé ici est un sectionneur CC 32 A / 500 V en boîtier étanche IP65, qui convient aussi bien en 12, 24 qu’en 48 V. Il se place entre les panneaux et le contrôleur : c’est lui qui vous permet de couper la production pour travailler sans danger. Attention : il ne remplace pas la protection côté batterie, qui doit être dimensionnée beaucoup plus gros — c’est là que passent les courants les plus élevés.
Kit de sertissage MC4 — pince et connecteurs
Faire ses propres longueurs coûte moins cher que d’acheter des rallonges toutes faites, et on coupe exactement ce qu’il faut. Ce kit contient 10 paires de connecteurs mâle-femelle, des broches de rechange, les 2 clés pour serrer les corps, et la pince à sertir avec les bonnes matrices. N’essayez pas avec une pince ordinaire : le profil de matrice est différent, et un sertissage bâclé est la première cause d’échauffement dans un montage solaire. Convient du 13 au 10 AWG.
$34.28 Voir sur AmazonFixation des panneaux
Un panneau mal fixé finit par vibrer, user son câblage et partir au premier grand vent. Les supports en Z sont la solution la plus simple pour une toiture plate ou légèrement inclinée — toit de VR, cabanon, remise. Le modèle proposé ici est un jeu Renogy de 4 pièces, soit ce qu’il faut pour un seul panneau : comptez un jeu par panneau. Prévoyez aussi un scellant à toiture pour chaque perçage, sans quoi vous réglez un problème en en créant un autre.
$16.13 Voir sur AmazonCâbles de batterie 1/0 AWG
C’est le câble qui relie la batterie à l’onduleur, et c’est le maillon que l’on sous-estime presque toujours. L’ensemble proposé ici est en 1/0 AWG — le calibre qu’exigent les 139 à 185 A d’un onduleur de 1 500 à 2 000 W — avec un câble rouge et un noir de 0,9 m, cosses à anneau de 3/8 po déjà serties aux 4 extrémités. 2 choses à vérifier avant de commander : le vendeur offre plusieurs calibres et plusieurs longueurs sous le même article, alors choisissez bien la variante ; et mesurez le diamètre de vos bornes, car une cosse de 3/8 po ne passe pas sur un boulon plus gros. À noter aussi qu’il s’agit de cuivre pur, pas d’aluminium cuivré : à calibre égal, l’aluminium cuivré chauffe davantage et se corrode aux bornes. La différence de prix est réelle, mais c’est le mauvais endroit pour économiser.
$60.99 Voir sur AmazonRépartiteurs en Y pour panneaux
Pour brancher plusieurs panneaux en parallèle sur une seule entrée de contrôleur. L’ensemble proposé ici est une paire de répartiteurs en Y — un mâle vers 3 femelles et son inverse — en boîtier étanche IP67, tenue 1 000 V, compatibles avec du câble photovoltaïque de 14 à 10 AWG. Un calcul à faire avant de commander : en parallèle, les courants s’additionnent. Le connecteur est donné pour 20 A dans sa fiche technique, même si le titre annonce 30 A — retenez le chiffre le plus bas. 3 panneaux de 100 W restent sous la limite; 3 panneaux de 200 W la dépassent. Et une nuance selon votre tension : le parallèle garde la tension basse et fait monter le courant, ce qui convient bien en 12 V. En 24 V et surtout en 48 V, on cherche l’inverse — les panneaux se montent en série pour élever la tension et réduire le courant. Ces répartiteurs servent alors à combiner des chaînes complètes, pas des panneaux isolés.
$17.88 Voir sur AmazonSectionneur principal de batterie
Le coupe-circuit principal : une manette qui isole complètement la batterie du reste du montage. C’est ce qui vous permet de travailler sans risque, de laisser l’installation seule pendant des semaines, ou de tout couper d’un seul geste si quelque chose chauffe. Le modèle proposé ici tient 275 A en continu, 455 A pendant 5 minutes et 1 250 A à l’appel — au-dessus des quelque 231 A de l’onduleur le plus puissant de cette page, le 10 000 W en 48 V. Il accepte le 12 comme le 48 V, et ses goujons de 3/8 po reçoivent directement les cosses des câbles ci-dessus. Vérifiez la variante à la commande : le vendeur regroupe plusieurs ampérages sous le même article, c’est bien le 275 A qu’il vous faut. Une confusion à éviter : un sectionneur n’est pas un fusible. Celui-ci coupe quand vous le décidez; il ne coupe pas de lui-même en cas de surintensité. Les 2 ont leur rôle — prévoyez aussi un fusible ou un disjoncteur CC dimensionné pour votre installation.
$25.98 Voir sur Amazon
Disjoncteur de batterie — 24 V
La protection automatique côté batterie — celle qui agit sans vous. Il coupe de lui-même en cas de court-circuit ou de surcharge, avant que le câble ne chauffe, et se réarme à la main. Le bon calibre se calcule : puissance de l’onduleur ÷ tension ÷ 0,9 pour son rendement, puis au moins 125 % de ce courant.
• Onduleurs de 3 000 W → environ 139 A, prenez le 200 A.
• Onduleurs de 3 600 et 4 000 W → 167 à 185 A, prenez le 250 A (lien ci-dessous).
Du câble 1/0 AWG convient aux 2 calibres. Ce modèle est prévu pour le 12 et le 24 V seulement : en 48 V, voyez le fusible de classe T.
Câble solaire MC4 — 10 AWG, 6 longueurs
Le câble de base d'une installation : connecteurs MC4 aux 2 bouts, rien à sertir. Cuivre étamé, certifié PV, résistant aux UV et au froid. 6 longueurs au menu — 10, 20, 30, 40, 50 ou 100 pieds — et chaque trousse contient 2 câbles, un rouge et un noir. Le 10 AWG encaisse sans chauffer le courant de 2 chaînes de panneaux. Mesurez votre trajet réel en suivant les parois et les coins, pas à vol d'oiseau : c'est toujours plus long qu'on pense, et il vaut mieux qu'il vous en reste.
$61.20−5 %$58.28 Voir sur AmazonCâble solaire Renogy — courtes longueurs
Quand le contrôleur est à quelques pieds des panneaux, inutile de payer pour du gros câble. 3 choix au menu : 5 pieds ou 20 pieds en 12 AWG, ou 10 pieds en 10 AWG. Connecteurs solaires déjà sertis aux 2 extrémités. Où s'arrête le 12 AWG : au-delà d'environ 6 mètres, ou si vous mettez 2 chaînes en parallèle, revenez au 10 AWG de la fiche précédente — la perte dans le fil mange le gain du MPPT. Une marque connue, 742 évaluations.
$28.96 Voir sur AmazonRallonge solaire vers XT60 — 10 AWG, 7,6 m
La rallonge qui relie vos panneaux à une station d'énergie portative. D'un côté les connecteurs solaires standards, de l'autre une fiche XT60 — l'entrée qu'on trouve sur la plupart des stations et des blocs-batteries. Le calibre compte plus que la longueur : en 10 AWG, ces 7,6 m ne coûtent qu'une perte négligeable, là où du 14 AWG bon marché vous en ferait perdre plusieurs pour cent sur la même distance. Et la longueur sert à quelque chose de précis : le panneau reste au soleil pendant que la station reste à l'ombre et au sec. Sa limite, et elle est réelle : c'est un câble pour station portative, pas pour une chaîne de panneaux en série vers un contrôleur MPPT fixe. Dès que la tension à vide monte ou que vous dépassez un ou 2 panneaux, on revient aux connecteurs solaires directement sur le contrôleur.
$54.99 Voir sur AmazonCâble solaire vers Jackery (DC8020) — 12 AWG, 1,8 m
Le câble qui relie vos panneaux à une station Jackery. D'un côté les connecteurs solaires standards, de l'autre une fiche de 8 mm, avec l'adaptateur DC8020 fourni. Branchez l'adaptateur : la fiche nue est une DC7909, dont la broche centrale ne touche pas le contact d'une Jackery. C'est la plainte qui revient dans les avis, et elle vient de là. En 12 AWG, il porte sans peine le courant d'un panneau de 330 W comme l'entrée d'une Jackery, qui plafonne à 12 A. Pour aller plus loin que 1,8 m, faites le trajet avec du fil solaire de 10 AWG et gardez ce câble pour le dernier bout, près de la station. Sur les plus grosses Jackery (3000 et plus), vérifiez l'ajustement de l'adaptateur à la réception.
$33.79 Voir sur Amazon
48 VSystème 48 volts
24 articles
Système 48 volts
Pour alimenter une maison complète ou viser une vraie autonomie hors réseau. Le plus efficace, mais celui qui demande le plus de rigueur.
Onduleur hybride 48 V — 6 000 W, sortie 240 V
Le cerveau de l’installation : il gère les panneaux, les batteries et la distribution dans un seul boîtier. Le modèle proposé ici donne 6 000 W en continu avec un double MPPT intégré — 2 entrées solaires indépendantes, ce qui permet d’exploiter 2 versants de toit à orientations différentes sans que l’un pénalise l’autre. Charge des batteries jusqu’à 200 A, disjoncteur inclus, et jusqu’à 16 unités en parallèle si vos besoins grandissent. Sa vraie différence : la sortie 240 V à 2 phases. Presque tous les onduleurs abordables ne fournissent que du 120 V, ce qui exclut la pompe de puits profond, la sécheuse, la cuisinière et la thermopompe. Celui-ci alimente le panneau électrique au complet. C’est la différence entre « garder le réfrigérateur en vie » et « la maison fonctionne normalement ». Et voici l’argument du 48 V en un chiffre : 6 000 W à cette tension ne tirent qu’environ 139 A — exactement le même courant qu’un montage 12 V de 1 500 W. 4 fois la puissance, le même câblage, la même protection de 200 A. Voilà pourquoi une maison complète se fait en 48 V.
$2,022.18 Voir sur Amazon
POWLAND 48 V — phase divisée, MPPT 100 A
La porte d’entrée du 48 V, et le tout-en-un le moins cher de cette page. Sortie 120 V en phase divisée, contrôleur MPPT de 100 A, compatible plomb comme lithium. Plus de 100 évaluations, ce qui est rare dans une catégorie où la plupart des modèles en ont 3. Ce qu’il n’a pas : de certification UL. Pour une installation permanente raccordée au panneau d’une maison, c’est la question à régler avant d’acheter : votre assureur ne lira pas les évaluations, il cherchera l’estampille. Pour un raccordement au panneau, prenez plutôt l’ECO-WORTHY 5 000 W homologué UL1741, plus bas dans cette section.
$502.03 Voir sur Amazon
SunGoldPower 5 000 W — 48 V, avec chargeur CA
Le même fabricant que le 3 000 W en 24 V, monté en 48. MPPT de 100 A et chargeur CA de 40 A : le soleil et la génératrice, les 2. 5 000 watts, c’est le seuil où l’on cesse de choisir ce qu’on alimente — la pompe de puits, le ventilateur de fournaise et le réfrigérateur peuvent tourner en même temps sans qu’on y pense.
$1,156.68 Voir sur Amazon
POWLAND 10 000 W — 48 V, 120 et 240 V
Le plus gros de la page. 10 000 watts, sortie 120 et 240 V, contrôleur MPPT de 200 A. Le 240 V n’est pas un détail : c’est ce qui alimente une pompe de puits profond, un chauffe-eau ou une sécheuse — les appareils qu’aucun onduleur 120 V ne fera jamais démarrer. À cette puissance, on n’improvise plus : le câblage côté batterie devient un vrai travail, et le raccordement au panneau demande un entrepreneur licencié.
$1,632.78 Voir sur Amazon

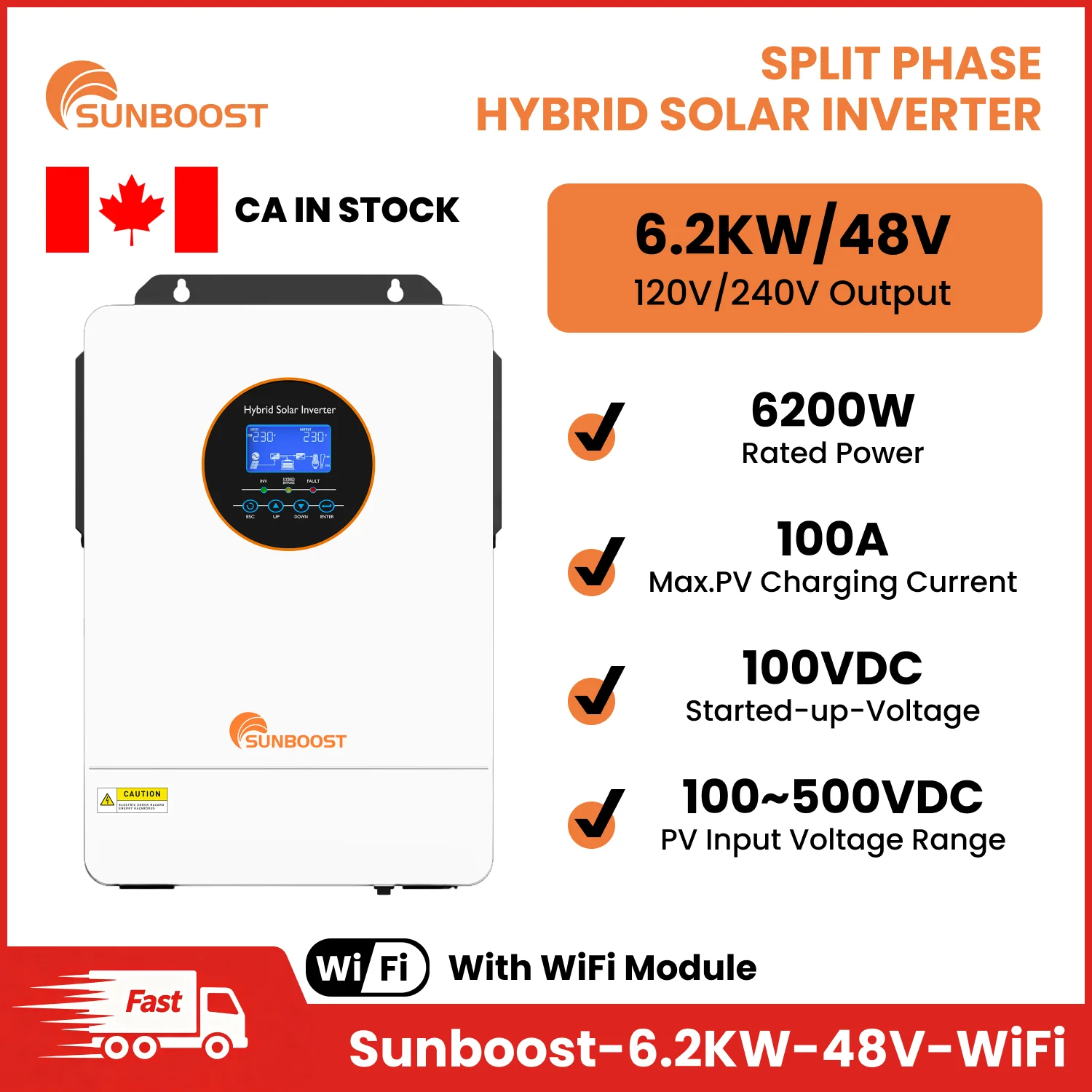

Onduleur hybride Sunboost 6,2 kW — 48 V, 120 et 240 V
Le palier qui manquait entre le 5 000 W et le 10 000 W. Sortie biphasée 120 et 240 V : il alimente le panneau électrique de la maison au complet, pompe de puits comprise, et pas seulement quelques prises. Ce qui le distingue, c’est l’entrepôt canadien — livré en une semaine, sans douane ni frais de dédouanement, contrairement à la plupart des onduleurs de ce prix. Côté panneaux : il travaille entre 120 et 450 V, donc il vous faut au minimum 4 panneaux de 330 W en série pour qu’il démarre, et 8 au maximum par grand froid. Le fabricant ne publie pas sa tension à vide maximale : je retiens 450 V par prudence, et je vous conseille de vérifier l’étiquette à la réception avant de câbler une chaîne plus longue. Le raccordement au panneau de la maison se fait par un maître électricien, ce n’est pas négociable.
Voir sur AliExpress
Onduleur hybride PowMr 10 kW — 48 V, 120 et 240 V
Le plus gros que je propose, pour une maison qu’on veut tenir au complet. 2 entrées solaires séparées de 5 500 W chacune, avec leur propre contrôleur MPPT de 100 A : vous pouvez orienter 2 champs de panneaux différemment, un vers le sud-est et l’autre vers le sud-ouest, et récolter du matin au soir sans que l’un pénalise l’autre. Jusqu’à 500 V à vide, donc neuf panneaux de 330 W en série par entrée. Mais il ne démarre pas sous 125 V : en dessous de 5 panneaux en série, il reste muet. Ce n’est pas un onduleur de chalet, c’est un onduleur de maison. Expédié de Chine, comptez une à 2 semaines. Raccordement par un maître électricien.
Voir sur AliExpress

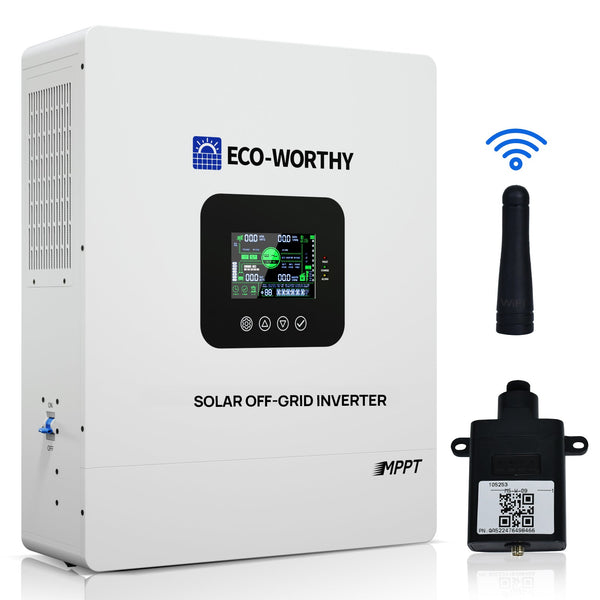

ECO-WORTHY 5 000 W — 48 V, homologué UL1741
Le modèle certifié qui manquait à cette page. Homologué UL1741, ce que l’assureur et l’inspecteur chercheront, et vendu directement par le fabricant. 5 000 W en continu, contrôleur MPPT de 80 A, jusqu’à 5 500 W de panneaux entre 120 et 500 V — de 4 à 9 panneaux de 330 W en série. Il fonctionne même sans batterie, directement sur les panneaux, et jusqu’à 6 unités se branchent en parallèle. Ce qu’il faut savoir : seul, il sort du 120 V. Le 240 V d’une pompe de puits profond ou d’une sécheuse demande 2 unités en parallèle, ou le 10 kW un peu plus loin. Côté batterie, comptez environ 116 A à pleine charge : 2 Cubix100, ou une seule PowerMEGA314. Raccordement au panneau par un maître électricien.
Voir chez ECO-WORTHY

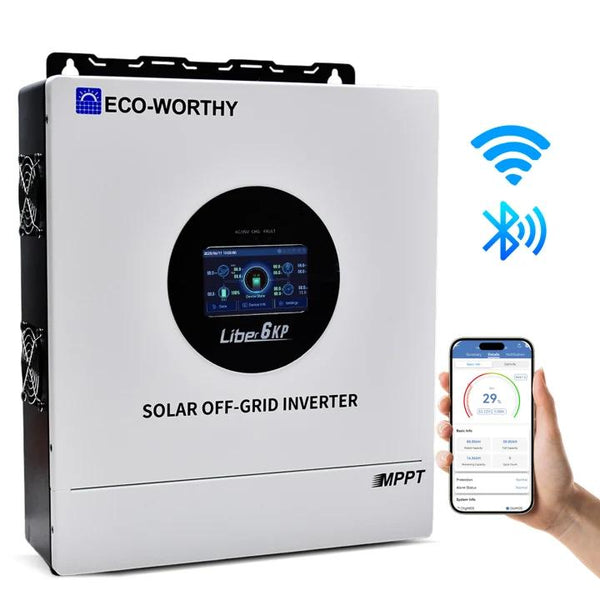

ECO-WORTHY 6 kW — 48 V, 120 et 240 V
Le plus petit des onduleurs ECO-WORTHY de cette page à sortir du 240 V d’une seule unité : 120 et 240 V en phase divisée, 6 000 W en continu, de quoi faire démarrer un moteur de 4,8 HP comme celui d’une pompe de puits. Contrôleur MPPT de 120 A, jusqu’à 9 000 W de panneaux, dialogue avec la Cubix100 par le protocole Pylon. Côté panneaux : une seule entrée, qui suit le point de puissance entre 125 et 425 V et accepte 500 V à vide — de 5 à 9 panneaux de 330 W en série —, mais 27 A au maximum : une chaîne de JA Solar bifaciaux (17,30 A) passe, 2 en parallèle, non. Le détail qui surprend : son entrée de recharge CA demande du 240 V, de 180 à 280 V. Une génératrice de 120 V ne le rechargera pas. Le fabricant ne lui attribue pas d’homologation UL : pour un raccordement déclaré à l’assureur, voyez le 5 000 W ou le 10 kW. Côté batterie, environ 139 A à pleine charge : 2 Cubix100 ou une PowerMEGA314. Raccordement au panneau par un maître électricien.
Voir chez ECO-WORTHY

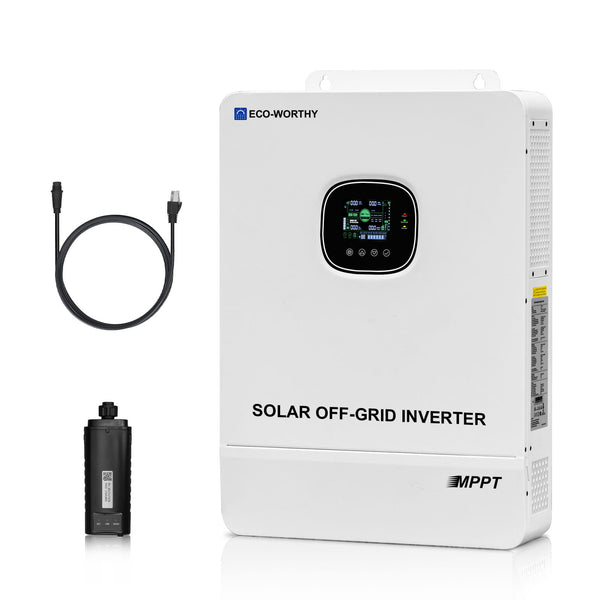

ECO-WORTHY 10 kW — 48 V, 120 et 240 V, homologué UL1741
Pour tenir la maison au complet, avec l’estampille. Homologué UL1741 et sortie 120 et 240 V en phase divisée d’une seule unité : pompe de puits profond, sécheuse, panneau électrique au complet. Contrôleur MPPT de 200 A, jusqu’à 11 000 W de panneaux, Wi-Fi inclus, et le dialogue en boucle fermée avec la Cubix100 par le protocole Pylon. Côté panneaux : il suit le point de puissance entre 125 et 425 V et accepte 500 V à vide, donc de 5 à 9 panneaux de 330 W en série. Sa recharge CA se fait en 120 V, et jusqu’à 6 unités se branchent en parallèle. Côté batterie, ne sous-estimez pas : à pleine puissance, il tire plus de 200 A — 3 Cubix100 ou 2 PowerMEGA314. Garantie de 2 ans, plus courte que celle des batteries. Raccordement au panneau par un maître électricien.
Voir chez ECO-WORTHY
Batterie 48 V — boîtier standard, BMS 200 A
100 Ah en 48 V, soit 5 120 Wh, dans un boîtier ordinaire plutôt qu’un format bâti. Pas de support à monter, pas d’armoire à prévoir : on la pose et on la branche. Son avantage décisif : un BMS de 200 A, soit le double de ce que donnent les modules en bâti de cette capacité. Une seule unité alimente donc l’un ou l’autre des 2 onduleurs de cette section à pleine charge — environ 116 A pour le 5 000 W, 139 A pour le 6 000 W. Là où un module au BMS de 100 A obligerait à en mettre 2, une seule batterie suffit. S’y ajoutent la protection contre la recharge par temps froid, un suivi Bluetooth par application, et une durée annoncée allant jusqu’à 15 000 cycles sur 10 ans. Comptez 37 kg : lourd, mais transportable par une personne. Le compromis à peser : elle n’a ni les homologations UL9540 et UL1973, ni le dialogue CAN/RS485 avec l’onduleur. Pour une installation permanente déclarée à l’assureur, c’est un module homologué qu’un inspecteur voudra voir, comme la Cubix100 juste à côté. Pour un chalet, un garage ou un montage que vous voulez simple et évolutif, celle-ci fait le travail avec une seule unité.
$1,319.99−5 %$1,253.99 Voir sur Amazon

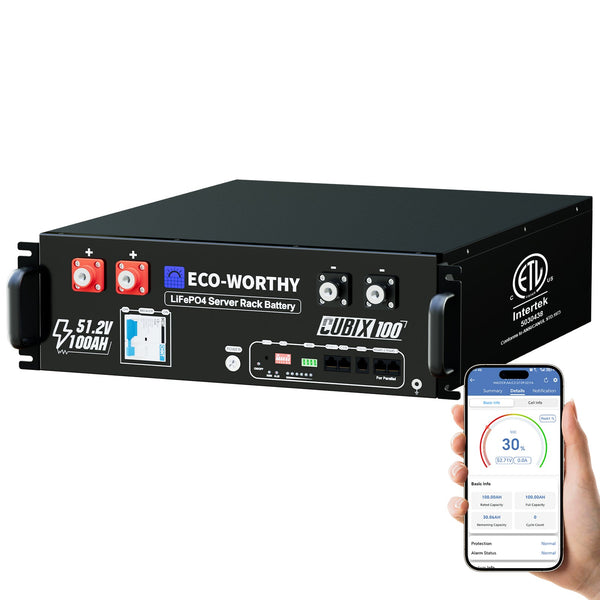

ECO-WORTHY Cubix100 — batterie en bâti 48 V, homologuée UL
La réponse à la question que laisse la batterie d’à côté. Homologuée UL9540 et UL1973 et inscrite à la liste de la CEC : c’est l’estampille qu’un inspecteur ou un assureur cherchera sur une installation permanente. 100 Ah en 51,2 V, soit 5 120 Wh, en format bâti de 3U, avec le dialogue CAN et RS485 avec l’onduleur : celui-ci lit l’état réel de la batterie au lieu de le deviner d’après la tension. Cellules REPT de catégorie A, plus de 6 000 cycles à 80 % de décharge, garantie de 10 ans, suivi par Bluetooth et Wi-Fi, recharge coupée sous 0 °C, et jusqu’à 32 modules en parallèle. Le compromis, cette fois, est inverse : son BMS est de 100 A. Pour un onduleur de 5 000 à 6 000 W à pleine charge, de 116 à 139 A, il en faut 2 — ce qui donne 10,2 kWh, la bonne base d’un système de maison. Comptez 47 kg par module. Avant d’acheter, vérifiez que votre onduleur figure dans la liste de compatibilité du fabricant (Victron, Deye, Growatt, LuxPower, Sol-Ark, EG4, SRNE…) : sinon la batterie fonctionne quand même, mais sans le dialogue. Vendue par ECO-WORTHY Canada et expédiée d’un entrepôt canadien.
Voir chez ECO-WORTHY

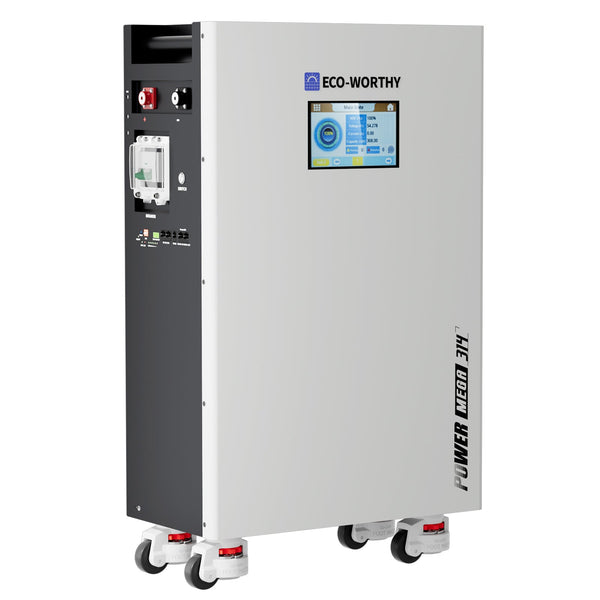

ECO-WORTHY PowerMEGA314 — 16 kWh en 48 V, sur roulettes
Toute la réserve d’une maison dans un seul boîtier. 314 Ah en 51,2 V, soit 16 kWh — un peu plus que 3 Cubix100 —, avec un BMS de 200 A : une seule unité suffit à un onduleur d’environ 8 000 W à pleine charge. Équilibrage actif des cellules, plus de 9 000 cycles annoncés, écran tactile de 7 po, suivi par Bluetooth et Wi-Fi, dialogue CAN et RS485 avec l’onduleur, 2 disjoncteurs de 125 A et un module d’extinction par aérosol intégré. Garantie de 10 ans, jusqu’à 15 unités en parallèle. 3 choses à savoir avant de commander. Elle pèse 127 kg et arrive sur palette, par camion : vérifiez que le transporteur se rend chez vous et prévoyez de l’aide au déchargement, les roulettes font le reste. Comme toute batterie au lithium, elle ne se recharge qu’au-dessus de 0 °C : sa place est dans un local chauffé. Enfin, le fabricant ne lui attribue pas les homologations UL9540 et UL1973 de la Cubix100 : pour une installation déclarée à l’assureur, c’est la Cubix100 qu’il faut. Vendue par ECO-WORTHY Canada.
Voir chez ECO-WORTHYContrôleur MPPT haute tension
Si votre onduleur n'intègre pas de contrôleur, il vous en faut un capable d'encaisser une longue chaîne de panneaux en série — c'est ce qui permet d'utiliser des câbles fins sur de longues distances.
Le modèle proposé ici accepte 150 V à l’entrée et 100 A, soit près de 4 800 W en 48 V.
Sectionneurs et protection
En 48 V, un arc électrique ne s'éteint pas tout seul comme en basse tension. Sectionneurs adaptés au courant continu, porte-fusibles et parasurtenseurs ne sont pas optionnels.
Le modèle proposé ici est un sectionneur CC 32 A / 500 V en boîtier étanche IP65, qui convient aussi bien en 12, 24 qu’en 48 V. Il se place entre les panneaux et le contrôleur : c’est lui qui vous permet de couper la production pour travailler sans danger. Attention : il ne remplace pas la protection côté batterie, qui doit être dimensionnée beaucoup plus gros — c’est là que passent les courants les plus élevés.
Kit de sertissage MC4 — pince et connecteurs
Faire ses propres longueurs coûte moins cher que d’acheter des rallonges toutes faites, et on coupe exactement ce qu’il faut. Ce kit contient 10 paires de connecteurs mâle-femelle, des broches de rechange, les 2 clés pour serrer les corps, et la pince à sertir avec les bonnes matrices. N’essayez pas avec une pince ordinaire : le profil de matrice est différent, et un sertissage bâclé est la première cause d’échauffement dans un montage solaire. Convient du 13 au 10 AWG.
$34.28 Voir sur AmazonFixation des panneaux
Un panneau mal fixé finit par vibrer, user son câblage et partir au premier grand vent. Les supports en Z sont la solution la plus simple pour une toiture plate ou légèrement inclinée — toit de VR, cabanon, remise. Le modèle proposé ici est un jeu Renogy de 4 pièces, soit ce qu’il faut pour un seul panneau : comptez un jeu par panneau. Prévoyez aussi un scellant à toiture pour chaque perçage, sans quoi vous réglez un problème en en créant un autre.
$16.13 Voir sur AmazonCâbles de batterie 1/0 AWG
C’est le câble qui relie la batterie à l’onduleur, et c’est le maillon que l’on sous-estime presque toujours. L’ensemble proposé ici est en 1/0 AWG — le calibre qu’exigent les 139 à 185 A d’un onduleur de 1 500 à 2 000 W — avec un câble rouge et un noir de 0,9 m, cosses à anneau de 3/8 po déjà serties aux 4 extrémités. 2 choses à vérifier avant de commander : le vendeur offre plusieurs calibres et plusieurs longueurs sous le même article, alors choisissez bien la variante ; et mesurez le diamètre de vos bornes, car une cosse de 3/8 po ne passe pas sur un boulon plus gros. À noter aussi qu’il s’agit de cuivre pur, pas d’aluminium cuivré : à calibre égal, l’aluminium cuivré chauffe davantage et se corrode aux bornes. La différence de prix est réelle, mais c’est le mauvais endroit pour économiser.
$60.99 Voir sur AmazonRépartiteurs en Y pour panneaux
Pour brancher plusieurs panneaux en parallèle sur une seule entrée de contrôleur. L’ensemble proposé ici est une paire de répartiteurs en Y — un mâle vers 3 femelles et son inverse — en boîtier étanche IP67, tenue 1 000 V, compatibles avec du câble photovoltaïque de 14 à 10 AWG. Un calcul à faire avant de commander : en parallèle, les courants s’additionnent. Le connecteur est donné pour 20 A dans sa fiche technique, même si le titre annonce 30 A — retenez le chiffre le plus bas. 3 panneaux de 100 W restent sous la limite; 3 panneaux de 200 W la dépassent. Et une nuance selon votre tension : le parallèle garde la tension basse et fait monter le courant, ce qui convient bien en 12 V. En 24 V et surtout en 48 V, on cherche l’inverse — les panneaux se montent en série pour élever la tension et réduire le courant. Ces répartiteurs servent alors à combiner des chaînes complètes, pas des panneaux isolés.
$17.88 Voir sur AmazonSectionneur principal de batterie
Le coupe-circuit principal : une manette qui isole complètement la batterie du reste du montage. C’est ce qui vous permet de travailler sans risque, de laisser l’installation seule pendant des semaines, ou de tout couper d’un seul geste si quelque chose chauffe. Le modèle proposé ici tient 275 A en continu, 455 A pendant 5 minutes et 1 250 A à l’appel — au-dessus des quelque 231 A de l’onduleur le plus puissant de cette page, le 10 000 W en 48 V. Il accepte le 12 comme le 48 V, et ses goujons de 3/8 po reçoivent directement les cosses des câbles ci-dessus. Vérifiez la variante à la commande : le vendeur regroupe plusieurs ampérages sous le même article, c’est bien le 275 A qu’il vous faut. Une confusion à éviter : un sectionneur n’est pas un fusible. Celui-ci coupe quand vous le décidez; il ne coupe pas de lui-même en cas de surintensité. Les 2 ont leur rôle — prévoyez aussi un fusible ou un disjoncteur CC dimensionné pour votre installation.
$25.98 Voir sur Amazon
Fusible de classe T — 48 V
En 48 V, la protection de la batterie se fait au fusible de classe T, pas au disjoncteur d’auto. 2 raisons : une batterie de 48 V se charge vers 58 V, au-delà de ce que la plupart des disjoncteurs réarmables garantissent; et une batterie au lithium envoie dans un court-circuit un courant énorme que seul un fusible à fort pouvoir de coupure arrête proprement. Celui-ci tient 150 V CC et coupe jusqu’à 10 000 A, selon le fabricant, porte-fusible compris. Le bon calibre se calcule : puissance de l’onduleur ÷ tension ÷ 0,9 pour son rendement, puis au moins 125 % de ce courant.
• Onduleurs de 5 000 W → environ 116 A, prenez le 150 A.
• Onduleur de 6 000 W → environ 139 A, prenez le 200 A (lien ci-dessous).
• POWLAND 10 000 W → environ 231 A, prenez le 300 A.
Le câble doit supporter le calibre du fusible : 1/0 AWG jusqu’à 250 A, 2/0 AWG au minimum pour le 300 A. Produit encore peu évalué : je le signale par honnêteté.
Câble solaire MC4 — 10 AWG, 6 longueurs
Le câble de base d'une installation : connecteurs MC4 aux 2 bouts, rien à sertir. Cuivre étamé, certifié PV, résistant aux UV et au froid. 6 longueurs au menu — 10, 20, 30, 40, 50 ou 100 pieds — et chaque trousse contient 2 câbles, un rouge et un noir. Le 10 AWG encaisse sans chauffer le courant de 2 chaînes de panneaux. Mesurez votre trajet réel en suivant les parois et les coins, pas à vol d'oiseau : c'est toujours plus long qu'on pense, et il vaut mieux qu'il vous en reste.
$61.20−5 %$58.28 Voir sur AmazonCâble solaire Renogy — courtes longueurs
Quand le contrôleur est à quelques pieds des panneaux, inutile de payer pour du gros câble. 3 choix au menu : 5 pieds ou 20 pieds en 12 AWG, ou 10 pieds en 10 AWG. Connecteurs solaires déjà sertis aux 2 extrémités. Où s'arrête le 12 AWG : au-delà d'environ 6 mètres, ou si vous mettez 2 chaînes en parallèle, revenez au 10 AWG de la fiche précédente — la perte dans le fil mange le gain du MPPT. Une marque connue, 742 évaluations.
$28.96 Voir sur AmazonRallonge solaire vers XT60 — 10 AWG, 7,6 m
La rallonge qui relie vos panneaux à une station d'énergie portative. D'un côté les connecteurs solaires standards, de l'autre une fiche XT60 — l'entrée qu'on trouve sur la plupart des stations et des blocs-batteries. Le calibre compte plus que la longueur : en 10 AWG, ces 7,6 m ne coûtent qu'une perte négligeable, là où du 14 AWG bon marché vous en ferait perdre plusieurs pour cent sur la même distance. Et la longueur sert à quelque chose de précis : le panneau reste au soleil pendant que la station reste à l'ombre et au sec. Sa limite, et elle est réelle : c'est un câble pour station portative, pas pour une chaîne de panneaux en série vers un contrôleur MPPT fixe. Dès que la tension à vide monte ou que vous dépassez un ou 2 panneaux, on revient aux connecteurs solaires directement sur le contrôleur.
$54.99 Voir sur AmazonCâble solaire vers Jackery (DC8020) — 12 AWG, 1,8 m
Le câble qui relie vos panneaux à une station Jackery. D'un côté les connecteurs solaires standards, de l'autre une fiche de 8 mm, avec l'adaptateur DC8020 fourni. Branchez l'adaptateur : la fiche nue est une DC7909, dont la broche centrale ne touche pas le contact d'une Jackery. C'est la plainte qui revient dans les avis, et elle vient de là. En 12 AWG, il porte sans peine le courant d'un panneau de 330 W comme l'entrée d'une Jackery, qui plafonne à 12 A. Pour aller plus loin que 1,8 m, faites le trajet avec du fil solaire de 10 AWG et gardez ce câble pour le dernier bout, près de la station. Sur les plus grosses Jackery (3000 et plus), vérifiez l'ajustement de l'adaptateur à la réception.
$33.79 Voir sur AmazonQuestions fréquentes
Quelle tension choisir pour un système solaire : 12, 24 ou 48 volts ?
La règle tient à la puissance visée. Le 12 V convient jusqu'à environ 1 500 W : c'est le choix d'un VR, d'une cabane ou du secours des appareils essentiels. Le 24 V couvre de 1 500 à 5 000 W, soit un chalet habité à l'année ou le secours complet d'une maison. Le 48 V s'impose à partir de 5 000 W, pour une maison complète ou une autonomie hors réseau. Plus la tension est élevée, moins il circule de courant pour la même puissance : les câbles sont plus fins, les pertes plus faibles et l'installation moins coûteuse.
Quelle taille de disjoncteur faut-il pour un onduleur solaire ?
Calculez d'abord le courant que l'onduleur tire de la batterie à pleine charge : la puissance divisée par la tension, puis par 0,9 pour son rendement. Prenez ensuite un calibre d'au moins 125 % de ce courant. Un onduleur de 1 500 W en 12 V tire environ 139 A et demande au moins 175 A de protection — en pratique, le 200 A. Le même 1 500 W en 24 V ne tire qu'environ 69 A. Un 2 000 W en 12 V monte à environ 185 A et exige 250 A, alors qu'en 48 V il ne demande qu'environ 46 A.
Pourquoi faut-il un onduleur à onde sinusoïdale pure ?
L'onde pure reproduit fidèlement le courant du réseau. Elle est nécessaire pour l'électronique, les moteurs et les appareils médicaux. Les onduleurs à onde modifiée coûtent moins cher, mais ils font chauffer certains moteurs, brouillent des appareils audio et abîment à la longue les équipements sensibles.
Un sectionneur de batterie remplace-t-il un fusible ?
Non. Un sectionneur coupe le circuit quand vous le décidez : il sert à travailler en sécurité ou à isoler l'installation. Un fusible ou un disjoncteur coupe de lui-même en cas de surintensité, avant que le câble ne chauffe. Les 2 sont nécessaires et remplissent des rôles distincts.
Faut-il brancher les panneaux solaires en série ou en parallèle ?
En parallèle, la tension reste la même et les courants s'additionnent : cela convient à un système 12 V. En série, la tension monte et le courant diminue, ce qui est recherché en 24 et surtout en 48 V, parce que cela permet des câbles plus fins sur de longues distances. Vérifiez toujours que le contrôleur accepte la tension à vide de votre chaîne par grand froid, plus élevée qu'en été.
Pourquoi une batterie de 100 Ah ne suffit-elle pas à un onduleur de 2 000 W ?
Parce que la capacité en ampères-heures et le courant maximal sont 2 choses différentes. Une batterie de 100 Ah dotée d'un BMS limité à 100 A ne laisse pas passer davantage, or un onduleur de 2 000 W en 12 V réclame environ 185 A. Le BMS se met en sécurité avant la pleine puissance. Il faut soit une batterie dont le BMS supporte le courant, soit 2 batteries en parallèle.
Une batterie au lithium peut-elle être rechargée par temps froid ?
Non, et c'est un point critique au Québec. Une batterie LiFePO4 rechargée sous 0 °C subit un dommage définitif. Choisissez un modèle doté d'une protection basse température, qui coupe la recharge de lui-même sous le seuil, ou installez le parc dans un espace tempéré.
Une station d’énergie portative peut-elle faire fonctionner un réfrigérateur ?
Cela dépend de sa puissance de pointe, pas de sa capacité. Un réfrigérateur consomme environ 150 W en marche, mais réclame 3 à 6 fois plus au démarrage du compresseur — souvent 900 W et davantage. Une station dont la pointe plafonne à 600 W ne le fera pas partir, même si sa capacité en watts-heures semble suffisante. Visez une pointe d’au moins 2 000 W.
Peut-on recharger une station d’énergie avec des panneaux solaires usagés ?
Oui. La plupart des stations acceptent une entrée solaire par fiche XT60 ou MC4, et un panneau usagé en bon état y fonctionne exactement comme un neuf. Il faut seulement une rallonge du bon calibre entre les 2, et vérifier que la tension à vide du panneau par temps froid reste sous la limite d’entrée de la station.
Station portative ou génératrice : laquelle choisir pour une panne au Québec ?
Les 2, si le budget le permet. La génératrice fait le gros ouvrage par courtes périodes mais exige du carburant et ne s’utilise jamais à l’intérieur — le monoxyde de carbone tue chaque hiver. La station portative est silencieuse et s’utilise dans la maison, mais sa capacité est finie. C’est le solaire qui règle la question de fond : il se réapprovisionne seul, sans bidon ni route à parcourir.
Votre montage va-t-il fonctionner ?
Vous avez les panneaux. Avant d'acheter le reste, on valide ensemble la tension, les courants, le calibre des câbles et les protections — et vous repartez avec la liste exacte de ce qu'il vous manque, en quantités et en modèles.
Réserver ma consultation — 249 $Vous en êtes plutôt à vous demander par où commencer ? Le bilan de 30 minutes est gratuit.
